Mai multe informatiiProducator

SCHNEIDER Electric

Cod producător

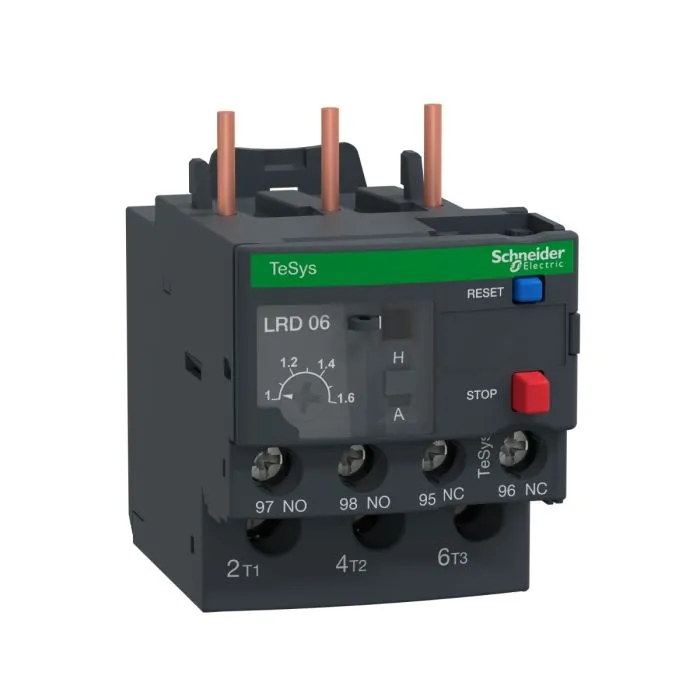

LRD06

Unitate de măsura

Buc

Gama

TeSys; TeSys Deca

Numele produsului

TeSys LRD; TeSys Deca

Tipul de produs sau componentă

Releu de suprasarcina termica diferential

Compatibilitate produs

LC1D25
LC1D32
LC1D12
LC1D18
LC1D38
LC1D09

Numele scurt al dispozitivului

LRD

Aplicatie releu

Protectie motor

Tensiune opționala nominala

690 V c.a. 0...400 Hz pentru circuit electric conformitate cu IEC 60947-4-1

Tip de rețea

C.c.C.a.

Greutatea produsului

0,124 kg

Frecvența rețelei

0...400 Hz

Tensiune nominală de izolație

Circuit electric 600 V conformitate cu CSA; Circuit electric 600 V conformitate cu UL; Circuit electric 690 V conformitate cu IEC 60947-4-1

(Uimp) Tensiune de ţinere la impuls

6 kV

Tip de control

Rosu buton stop; Albastru buton reset

Suport de montare

Placa, with specific accessories; Sina, with specific accessories; Sub contactor

Prag de declansare

1.14 +/- 0.06 Ir conformitate cu IEC 60947-4-1

Compozitie contact auxiliar

1 NO + 1 NC

[Ith] curent termic conventional in aer liber

5 A pentru circuit de semnalizare

Conexiuni - borne

Circuit de comanda borne cu surub 2 cablu(uri) 1…2,5 mm² flexibil fara
Circuit de comanda borne cu surub 2 cablu(uri) 1…2,5 mm² flexibil cu
Circuit de comanda borne cu surub 2 cablu(uri) 1…2,5 mm² solid fara
Circuit electric borne cu surub 1 cablu(uri) 1,5…10 mm² flexibil fara
Circuit electric borne cu surub 1 cablu(uri) 1…4 mm² flexibil cu
Circuit electric borne cu surub 1 cablu(uri) 1…6 mm² solid fara

Cuplu de strângere

Circuit de comanda 1,7 N.m - pornit borne cu surub; Circuit electric 1,7 N.m - pornit borne cu surub

Standarde

EN/IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495

Certificări de produs

IEC
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA

Temperatura ambientală pentru depozitare

-60…70 °C

Temperatura ambiantă pentru utilizare

-20…60 °C fără declasare conformitate cu IEC 60947-4-1

Inaltime

66 mm

Latime

45 mm

Adancime

70 mm

Clasa de declansare termica

Clasa 10A conformitate cu IEC 60947-4-1

Gama de reglaj a protectiei termice

1…1,6 A

Curent admisibil

3 A la 120 V AC-15 pentru circuit de semnalizare
0,22 A la 125 V DC-13 pentru circuit de semnalizare

Calibrul fuzibilului asociat

4 A gG pentru circuit de semnalizare
4 A BS pentru circuit de semnalizare

Sensibilitate la cadere de faza

Curent de declanşare 130 % din Ir în monofazat, ultimul la 0

Compensare cu temperatura

-20…60 °C

Tratament protector

TH conformitate cu IEC 60068

Grad de protecție IP

IP20 conformitate cu IEC 60529

Intarziere flacara

V1 conformitate cu UL 94

Robustețe mecanică

Vibraţii6 Gn conformitate cu IEC 60068-2-6; Şocuri15 Gn pentru 11 ms conformitate cu IEC 60068-2-7

Rigiditate dielectrică

1.89 kV la 50 Hz conformitate cu IEC 60947-1
