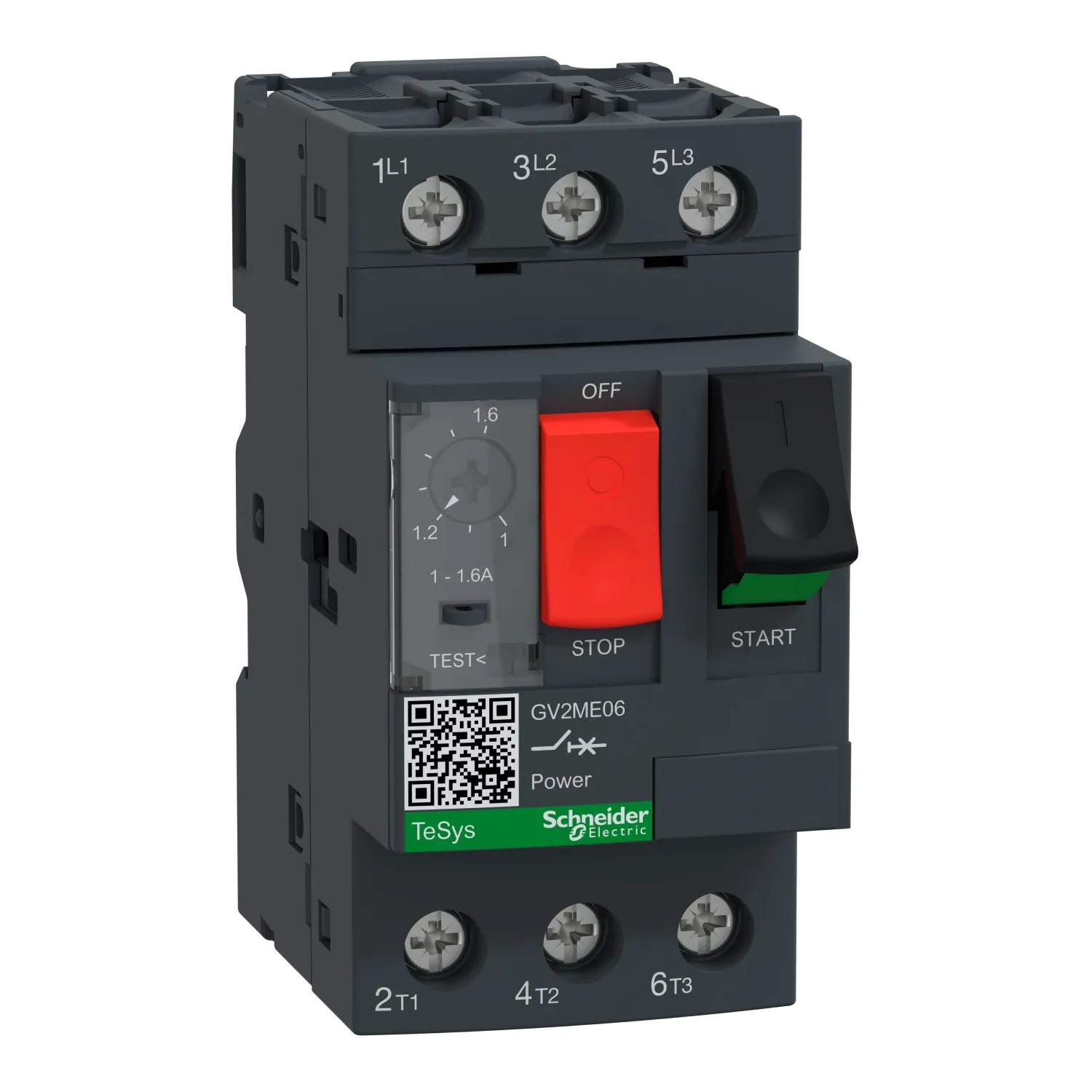

Disjunctor de motor TeSys GV, 3 poli (3P), 0,63 A/690 V, pentru aplicatii de motoare trifazate de 0,12-0,18 kW/400 V. Ofera o protectie termo-magnetica cu un interval de setare termica de 1-1,6 A, declansare magnetica la 13xIn, capacitate mare de rupere Icu 100 kA/400 V. Conexiune prin borne cu clema cu surub. Comanda pornire-oprire prin buton rotativ garantata pentru 100000 de cicluri AC-3. Certificat conform mai multor standarde (IEC, UL, CSA, CCC, EAC, Marina, ATEX).

Principale

Gama TeSys Deca

nume produs TeSys GV2

Tip produs sau componenta Motor circuit breaker

nume scurt al dispozitivului GV2ME

aplicatie a dispozitivului Motor protection

tehnologie unitate de declansare Termo-magnetic

Suplimentare

descriere poli 3P

Tip retea electrica C.a.

categorie de utilizare Categoria A conformitate cu SR EN 60947-2

AC-3 conformitate cu IEC 60947-4-1

AC-3e conformitate cu IEC 60947-4-1

frecventa retea 50/60 Hz conformitate cu SR EN 60947-2

putere motor kW 0,37…0,55 kW la 400/415 V c.a. 50 Hz

0,55…0,75 kW la 500 V c.a. 50 Hz

0,75…1,1 kW la 690 V c.a. 50 Hz

capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2

[Ics] capacitatea nominala de

rupere la scurtcircuit

100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2

tip de control Intrerupator cu revenire

[In] curent nominal 1,6 A

domeniul de reglare a protectiei

termice

1…1,6 A conformitate cu SR EN 60947-2

curent magnetic de declansare 26,2 A

[Ith] curent termic conventional in

aer liber

1,6 A conformitate cu SR EN 60947-2

[Ue] tensiune nominala de

functionare

690 V c.a. 50 Hz conformitate cu SR EN 60947-2

[Ui] tensiune nominala de izolatie 690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2

[Uimp] tensiune de tinere la

impuls

6 kV conformitate cu SR EN 60947-2

sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1

adecvare pentru izolatie Da conformitate cu IEC 60947-1

Declinare de responsabilitate: Această documentaţie nu se substituie şi nu trebuie utilizată pentru stabilirea adecvării sau fiabilităţii acestor produse pentru aplicaţii utilizator

31 mar. 2026 1puterea disipata pe pol 2,5 W

durabilitate mecanica 100000 cic

durabilitate electrica 100000 cic pentru AC-3 la 415 V In

100000 cic pentru AC-3e la 415 V In

dificultate nominala NeIntrerupt conformitate cu IEC 60947-4-1

conexiuni - borne Circuit de alimentare: borna cu clema cu surub 2 cable(s) 1…6 mm² - solid

Circuit de alimentare: borna cu clema cu surub 2 cable(s) 1,5…6 mm² - flexibil fara

Circuit de alimentare: borna cu clema cu surub 2 cable(s) 1…4 mm² - flexibil cu

cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub

mod de fixare Sina DIN simetrica, 35 mm prinse

Panou înşurubat (with adaptor plate)

pozitie de montare Orizontal

Vertical

latime 45 mm

inaltime 89 mm

adancime 78,5 mm

greutate produs 0,26 kg

culoare Gri inchis

Mediu

standarde SR EN 60947-2

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

certificari produs CCC

UL

CSA

EAC

ATEX

UKCA

IECEE CB Scheme

grad de protectie IK IK04

grad de protectie IP IP20 conformitate cu SR EN 60529

încercare climatică conformitate cu IACS E10

temperatura ambietala pentru

depozitare

-40…80 °C

rezistenta la foc 960 °C conformitate cu IEC 60695-2-11

temperatura ambientala de

utilizare

-20…60 °C

rezistenta mecanica Şocuri 30 Gn for 11 ms

Vibraţii 5 Gn, 5...150 Hz

altitudinea de functionare <= 2000 m
