Principale

Gama de produse Harmony XDA

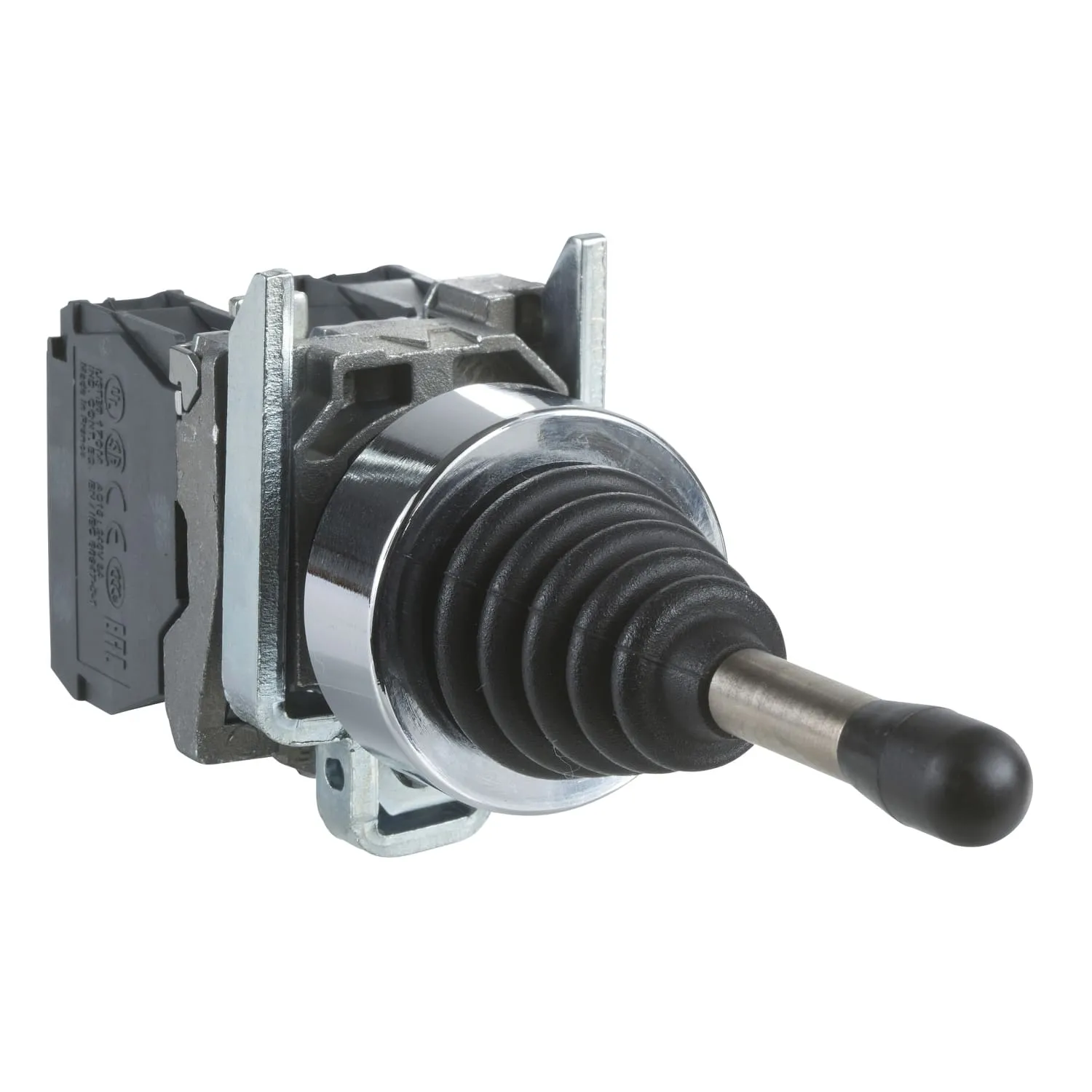

Tip produs sau componenta Joystick controller

Nume scurt al dispozitivului XD4

Material rama Metal cromat

Material inel de fixare Zamak

Diametrul de montaj 22 mm

Vânzare în cantitate indivizibilă 1

Tip de operator Fără revenire, long operating shaft 54 mm

Informatii de pozitie operator 3 pozitii

Informatii directie operator 2 directii

Tip si compozitie contacte 1 NO

Operare contacte Decuplare lenta

Conexiuni - borne Borne cu şurub, <= 2 x 1.5 mm² cu pini conformitate cu EN 60947-1

Borne cu şurub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu EN 60947-1

Suplimentare

Greutate produs 0,116 kg

Rezistenţă la spălare cu presiune

inaltă

7000000 Pa la 55 °C, distanţa : 0.1 m

Forma a capului unitatii de

semnalizare

Rotund

Crestătură pe sens 1

Utilizare contacte Standard

Deschidere pozitiva Fara

Durabilitate mecanică 1000000 cic

Cuplu de strângere 0,8…1,2 N.m conformitate cu EN 60947-1

Forma a capului surubului Cruce compatibil cu Philips nr. 1 şurubelniţă

Cruce compatibil cu pozidriv No 1 şurubelniţă

Perforat compatibil cu plat Ø 4 mm şurubelniţă

27.07.2020

Declinare de responsabilitate: Această documentaţie nu se substituie şi nu trebuie utilizată pentru stabilirea adecvării sau fiabilităţii acestor produse pentru aplicaţii utilizator

1Perforat compatibil cu plat Ø 5.5 mm şurubelniţă

Material contacte Aliaj de argint (Ag/Ni)

Protectie la scurtcircuit 10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1

[Ith] curent termic convenţional în aer

liber

10 A conformitate cu SR EN 60947-5-1

[Ui] tensiune nominala de izolatie 600 V (grad de poluare 3) conformitate cu EN 60947-1

[Uimp] tensiune de tinere la impuls 6 kV conformitate cu EN 60947-1

[Ie] curent nominal de utilizare 0,1 A la 250 V, DC-13, R300 conformitate cu SR EN 60947-5-1

0,22 A la 125 V, DC-13, R300 conformitate cu SR EN 60947-5-1

Durabilitate electrică 1000000 cic, AC-15, 2 A la 230 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0,5 conformitate

cu EN/IEC 60947-5-1 anexa C

1000000 cic, AC-15, 3 A la 120 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0,5 conformitate

cu EN/IEC 60947-5-1 anexa C

1000000 cic, AC-15, 4 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0,5 conformitate

cu EN/IEC 60947-5-1 anexa C

1000000 cic, DC-13, 0,2 A la 110 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0,5

conformitate cu EN/IEC 60947-5-1 anexa C

1000000 cic, DC-13, 0,5 A la 24 V, rata de funcţionare <3600 cic/h, factor de sarcină: 0,5

conformitate cu EN/IEC 60947-5-1 anexa C

Securitatea electrica IEC 60947-5-4 Λ < 10exp(-6) la 5 V, 1 mA în mediu curat conformitate cu EN/IEC 60947-5-4

Λ < 10exp(-8) la 17 V, 5 mA în mediu curat conformitate cu EN/IEC 60947-5-4

Prezentare dispozitiv Produs complet

Mediu

Tratament protector TH

Temperatura de depozitare -40…70 °C

Temperatura ambiantă pentru utilizare -25…70 °C

Clasa de protecţie la electrocutare Clasa I conformitate cu IEC 60536

Grad de protectie IP IP66 conformitate cu SR EN 60529

Grad de protectie NEMA NEMA 13

NEMA 4X

Grad de protectie IK IK03 conformitate cu IEC 50102

Standarde EN/IEC 60947-5-4

CSA C22.2 No 15

JIS C8201-5-1

EN/IEC 60947-5-5

EN/IEC 60947-1

UL 508

SR EN 60947-5-1

JIS C8201-1

Certificari produs GL

DNV

BV

RINA

CSA

Listat de UL

LROS (Lloyds register of shipping)

Rezistenta la vibratii 5 gn (f= 2…500 Hz) conformitate cu IEC 60068-2-6

Rezistenta la socuri 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27

50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
