Grad de protectie: IP20

Montaj: sina DIN

Producator: Schneider

Conectare: surub

Interval temperatura: -20...+60 °C

Curent nominal: 0.25-0.4 A

Numar poli: 3

Putere nominala: 0.09 kW

Principale

Gama TeSys Deca

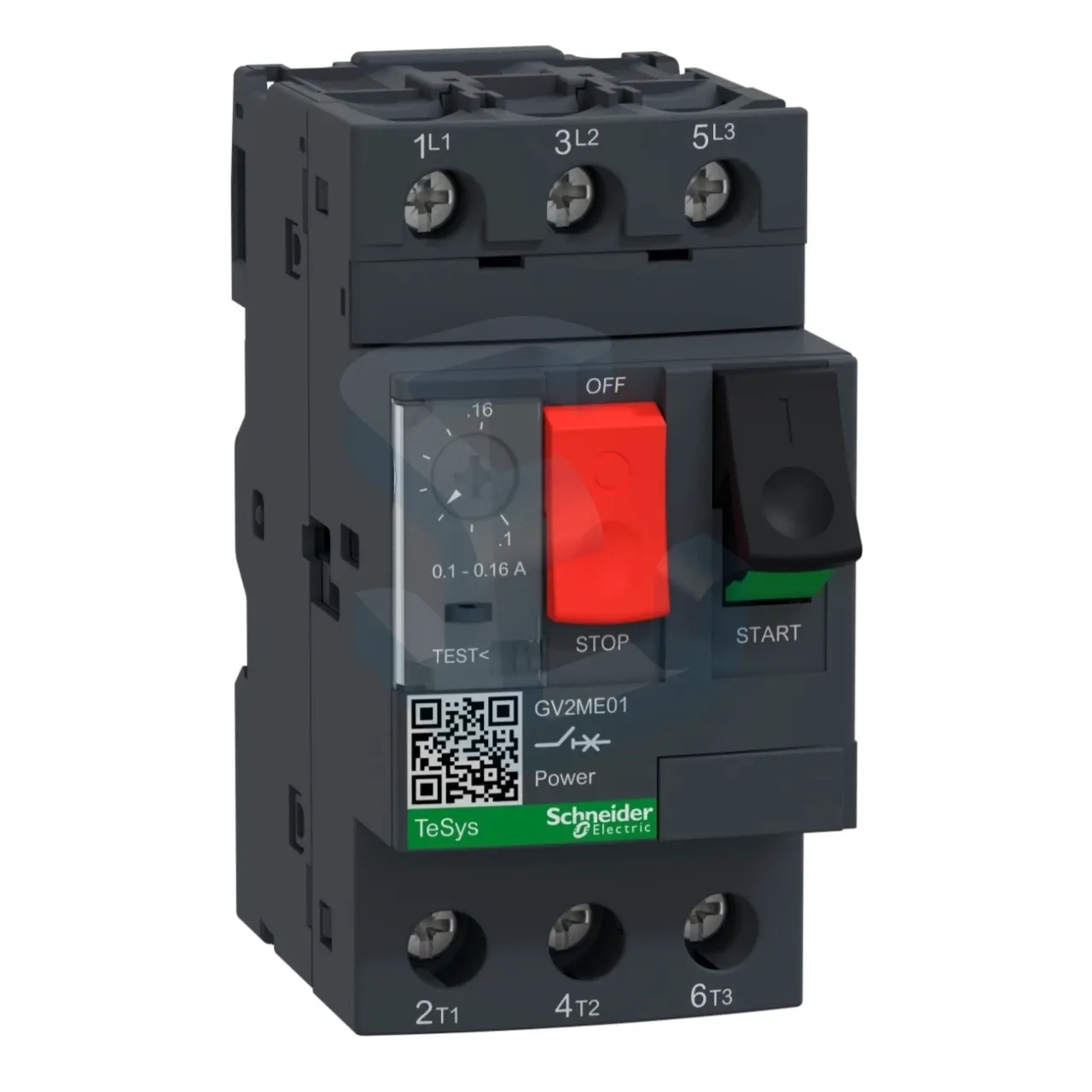

Nume produs TeSys GV2

TeSys Deca

Tip produs sau componenta Motor circuit breaker

Nume scurt al dispozitivului GV2ME

Domeniu de utilizare al

dispozitivului

Motor protection

Tehnologie unitate de

declansare

Termo-magnetic

Suplimentare

Descriere poli 3P

Tip retea electrica C.a.

Categorie de utilizare Categoria A conformitate cu SR EN 60947-2

AC-3 conformitate cu IEC 60947-4-1

Frecventa retea 50 Hz

Mod de fixare Sina DIN simetrica, 35 mm prinse

Panou înşurubat (with adaptor plate)

Putere motor kW 0,09 kW la 400/415 V c.a. 50 Hz

Capacitate de rupere 100 kA Icu la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 kA Icu la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2

[Ics] capacitatea nominala de

rupere la scurtcircuit

100 % la 230/240 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 400/415 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 440 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 500 V c.a. 50 Hz conformitate cu SR EN 60947-2

100 % la 690 V c.a. 50 Hz conformitate cu SR EN 60947-2

Declinare de responsabilitate: Această documentaţie nu se substituie şi nu trebuie utilizată pentru stabilirea adecvării sau fiabilităţii acestor produse pentru aplicaţii utilizator

Tip de control Intrerupator cu revenire

[In] curent nominal 0,4 A

Domeniul de reglare a protectiei

termice

0,25…0,4 A conformitate cu IEC 60947-4-1

Curent magnetic de declansare 5 A

[Ith] curent termic conventional

in aer liber

0,4 A conformitate cu IEC 60947-4-1

[Ue] tensiune nominala de

functionare

690 V c.a. 50 Hz conformitate cu SR EN 60947-2

06.10.2023 1[Ui] tensiune nominala de

izolatie

690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2

[Uimp] tensiune de tinere la

impuls

6 kV conformitate cu SR EN 60947-2

Sensibilitate la cadere de faza Da conformitate cu IEC 60947-4-1

Adecvare pentru izolatie Da conformitate cu IEC 60947-1

Puterea disipata pe pol 2,5 W

Durabilitate mecanica 100000 cic

Durabilitate electrica 100000 cic pentru AC-3 la 415 V In

Dificultate nominala Continuu conformitate cu IEC 60947-4-1

Cuplu de strangere 1,7 N.m - pornit borna cu clema cu surub

Latime 45 mm

Inaltime 89 mm

Adancime 78,5 mm

Greutate neta 0,26 kg

Culoare Gri inchis

Mediu

Standarde SR EN 60947-2

EN/IEC 60947-4-1

UL 60947-4-1

CSA C22.2 No 60947-4-1

Certificari produs CCC

UL

CSA

EAC

ATEX

UKCA

IECEE CB Scheme

Grad de protectie IK IK04

Grad de protectie IP IP20 conformitate cu SR EN 60529

Încercare climatică conformitate cu IACS E10

Temperatura de depozitare -40…80 °C

Rezistenta la foc 960 °C conformitate cu IEC 60695-2-11

Temperatura ambientala de

utilizare

-20…60 °C

Rezistenta mecanica Şocuri 30 Gn for 11 ms

Vibraţii 5 Gn, 5...150 Hz

Altitudinea de functionare 2000 m
