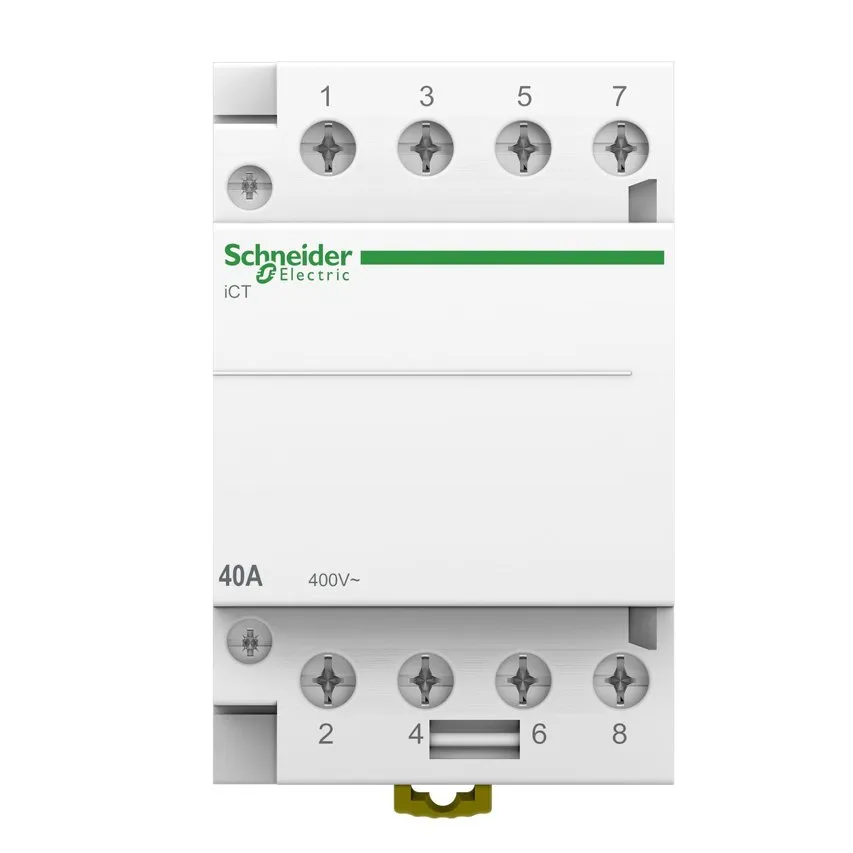

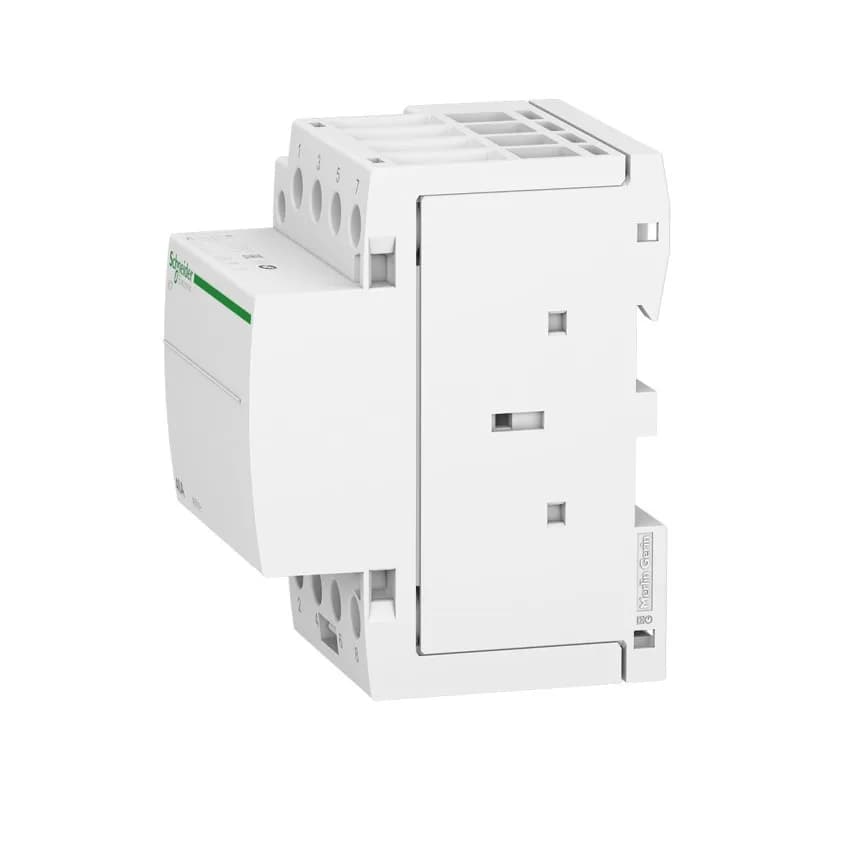

Contactor modular tetrapolar, trifazic, 40A, ICT, 4NO, bobina 220V, 50HZ, A9C20844 Schneider smartsystem

Acest Acti9 iCT este un contactor modular. Este un dispozitiv de telecomanda 4P cu 4 contacte normal deschise. Curentul nominal este de 40A pentru AC-7a si 15A pentru AC-7b. Tensiunea nominala de functionare Ue este de 400 VAC. Tensiunea de control Uc este de la 220VAC pana la 240VAC. Acest dispozitiv ar putea fi folosit pentru circuite de control. Acest dispozitiv poate fi utilizat pentru comutarea de la distanta a motoarelor mici (ventilatoare, mixere) sau aplicatiilor sistemului HVAC. Acest produs este compatibil cu standardul IEC/EN 61095. Rezistenta electrica creste pana la 100000 de cicluri pentru AC-7A sau AC-1, 30000 de cicluri pentru AC-7C, AC-7B, AC-3, AC-5A sau AC-5B. Operatiunile maxime de comutare este de 100 pe zi. Tensiunea nominala de izolatie Ui este de 500 VAC. Tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Gradul de poluare este 2. Se poate monta pe sina DIN. Latimea sa este de 6 pasi de 9 mm. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 85mm x (H) 54mm x (D) 60mm. Conform standardului IEC 60529, gradul de protectie este IP20 si IP40 in carcasa. Temperatura de functionare este de la -5°C pana la 60°C. Temperatura de depozitare este de la -40°C la 70°C.

Principal
gama de produse
Acti9
Numele produsului
Acti9 iCT
Tip de produs sau componenta
Contactor
Numele scurt al dispozitivului
iCT
Aplicatia dispozitivului
Motor-incalzire-iluminare
Polonii
4P
[Ie] curent nominal de functionare
40 A AC-7A
15 A AC-7B
Compozitia de contact a stalpilor
4 NR
Tip de retea
AC
Tip control
Telecomanda
[Uc] tensiune circuit de control
220...240 V AC 50 Hz
Complementar
Frecventa retelei
50 Hz
[Ue] tensiune nominala de functionare
400 V AC 50 Hz
Putere maxima
2,1 W la 400 V AC
[Ui] tensiune nominala de izolatie
500 V AC 50/60 Hz
[Uimp] tensiune nominala de rezistenta la impuls
4 kV
Tipul semnalului de control
Mentinut
Frecventa de comutare
100 operatii de comutare/zi
Semnalizarea locala
Indicator de actiune
Consumul de putere de retinere in VA
6,5 VA
Puterea de pornire in VA
53 VA
Mod de montare
Clip-on
Suport de montare
Sina DIN simetrica de 35 mm
pasuri de 9 mm
6
Inaltime
85 mm
Latime
54 mm
Adancime
60 mm
Culoare
alb
Durabilitate mecanica
1000000 de cicluri
Durabilitate electrica
100000 de cicluri IEC/EN 61095 40 A 50 Hz AC-7A
30000 cicluri IEC/EN 61095 15 A 50 Hz AC-7B
30000 cicluri IEC/EN 61095 50 Hz AC-7C
100000 cicluri EN/IEC 60947-4-1 50 Hz AC-1
30000 cicluri EN/IEC 60947-4-1 50 Hz AC-3
30000 cicluri EN/IEC 60947-4-1 50 Hz AC-5a
30000 cicluri EN/IEC 60947-4-1 50 Hz AC-5b
Conexiuni - terminale
Circuit de control: terminale tip tunel2 cablu(i) 1,5 mm² rigid
Circuit de comanda: terminale tip tunel1 cablu(i) 1,5…2,5 mm² rigid
Circuit de alimentare: terminale tip tunel1 cablu(i) 6…16 mm² flexibil
Circuit de alimentare: terminale tip tunel1 cablu(i) 6…25 mm² rigid
Circuit de comanda: terminale tip tunel2 cablu(i) 1,5…2,5 mm² flexibil
Cuplul de strangere
Circuit de control: 0,8 N.m
Circuit de alimentare: 3,5 N.m
Compatibilitate cu produse
IACTp
IATEt
IACTc
IACT-uri
Cod de compatibilitate
TIC
Segment de piata
Rezidential
Mica reclama
Mediu inconjurator
Standarde
IEC/EN 61095
nivelul de zgomot
30 dB
Disiparea caldurii
2,1 W la 50/60 Hz
Grad de protectie IP
IP20
Gradul de poluare
2
Tropicalizarea
2 conform EN 60947-4-1
2 conform EN 61095
2 in conformitate cu IEC 1095
Umiditate relativa
95 % la 55 °C
Altitudine de operare
2000 m
Temperatura aerului ambiant pentru functionare
-5…60 °C
Temperatura aerului ambiant pentru depozitare
-40…70 °C
